充气柜机构
C机构
12kV SF6绝缘三工位负荷开关/隔离开关用弹簧操作机构
1.概述
YSJGF/G-12/630-20型操作机构是额定电压12kV,频率50Hz SF6绝缘环网柜三工位负荷开关/隔离开关的配套设备(简称操作机构)。该操作机构具有体积小、性能稳定、寿命长、安装使用方便和适用性强等特点。
操作机构符合国家标准GB/T1985-2014 《高压交流隔离开关和接地开关》、GB/T3804-2017《3.6kV~40.5kV高压交流负荷开关》的相关要求。
2.引用标准
GB/T3906-2020《3.6~40.5kV交流金属封闭开关设备和控制设备》的相关要求。
GB/T16927-2011《高电压试验技术 第1部分:一般定义及试验要求》
DL/T404-2018 《3.6kV~40.5kV交流金属封闭开关设备和控制设备》
DL/T791-2001 《户内交流充气式开关柜选用导则》
国网、南网的订货规范
3. 操作机构型号的组成及含义
4.使用环境条件
a. 周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃。最低周围空气温度-15℃。
b. 海拔不超过1000m。
c. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d. 湿度
日平均值不大于95%;月平均值不大于90%。
水蒸气压:日平均值不大于2.2kPa;月平均值不大于1.8kPa。
e.地震:地震烈度不超过8度。
注:超出以上正常的使用环境条件的要求,由用户和本公司协商。
5 额定参数和联锁功能
5.1操作机构配三工位负荷开关(隔离开关)的技术参数及特性参数见表1
表1
序号 |
项 目 |
单 位 |
数 据 |
|
1 |
电机功率 |
W |
70 |
|
2 |
电机额定电压 |
V |
DC24、DC48、DC110 |
|
3 |
电机操作时间 |
s |
≤12 |
|
4 |
平均合、分闸速度 |
m/s |
≥3 |
|
5 |
接地平均合闸速度 |
m/s |
≥3 |
|
6 |
合、分闸不同期性 |
ms |
≤3 |
|
7 |
接地不同期性 |
ms |
≤3 |
|
8 |
操作力 |
N |
≤250 |
|
9 |
机械寿命 |
合闸、分闸 |
次 |
5000 |
接地 |
3000 |
|||
10 |
主轴输出角度 |
合闸、分闸 |
|
90° |
接地 |
90° |
5.2 联锁功能
操作机构用于负荷开关柜和真空断路器柜都具有可靠的机械联锁以防止误操作。
a)负荷开关柜,只有下门关闭、三工位负荷开关才能先从“接地”位置到“分闸”位置,然后再操作到“合闸”位置;只有当三工位负荷开关处于“分闸”位置,才能操作到“接地”位置。
b)真空断路器柜,只有下门关闭、三工位隔离开关才能从“接地”位置到“分闸”位置然后再操作到“合闸”位置;只有当真空断路器处于“分闸”位置,才能操作三工位隔离开关到“分闸”位置,然后再操作到“接地”位置。
6. 外形尺寸(单位:mm)
6.1机构:门锁横拨独立结构
6.2机构:门锁提拉互联结构
7. 结构与零件名称

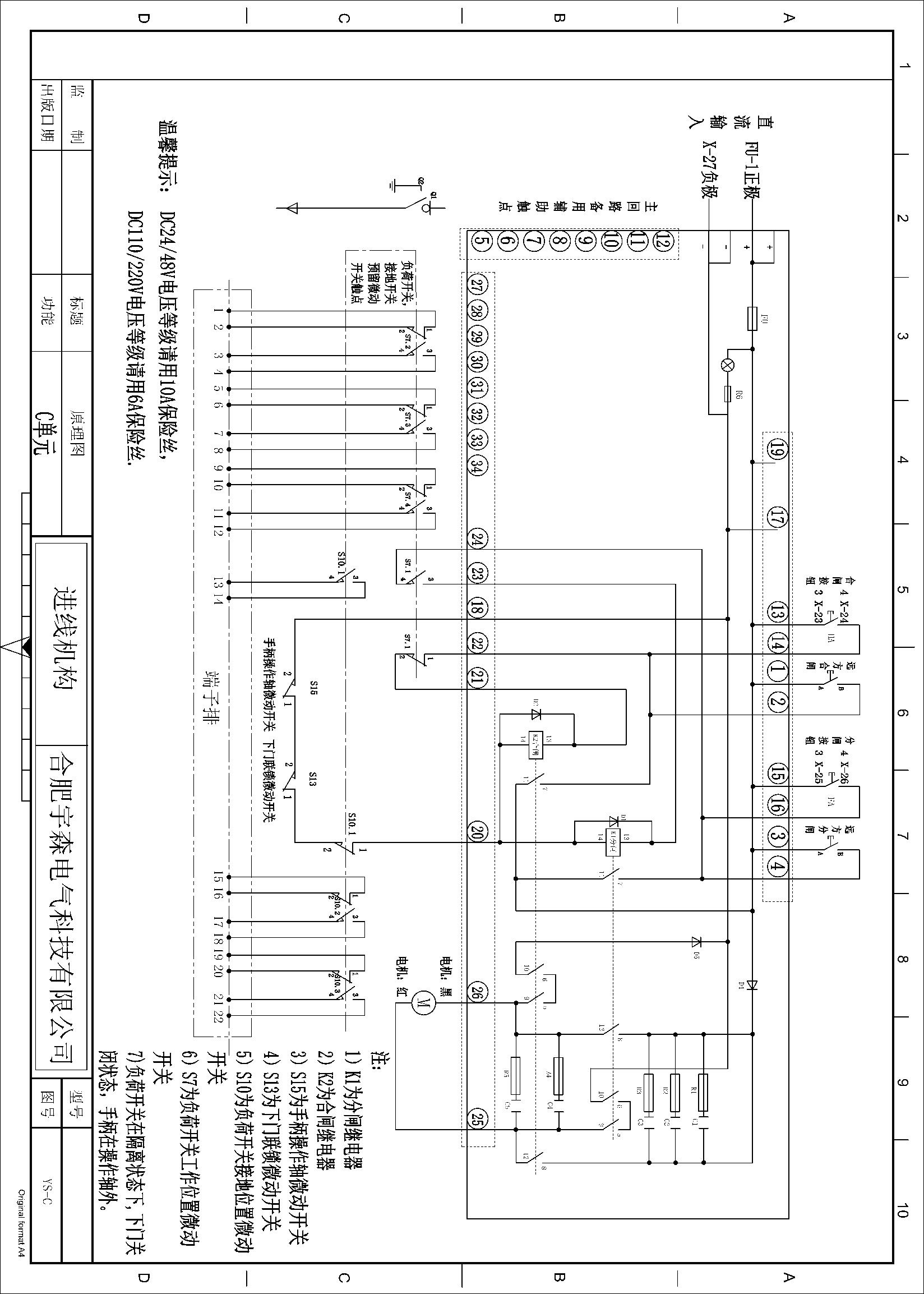

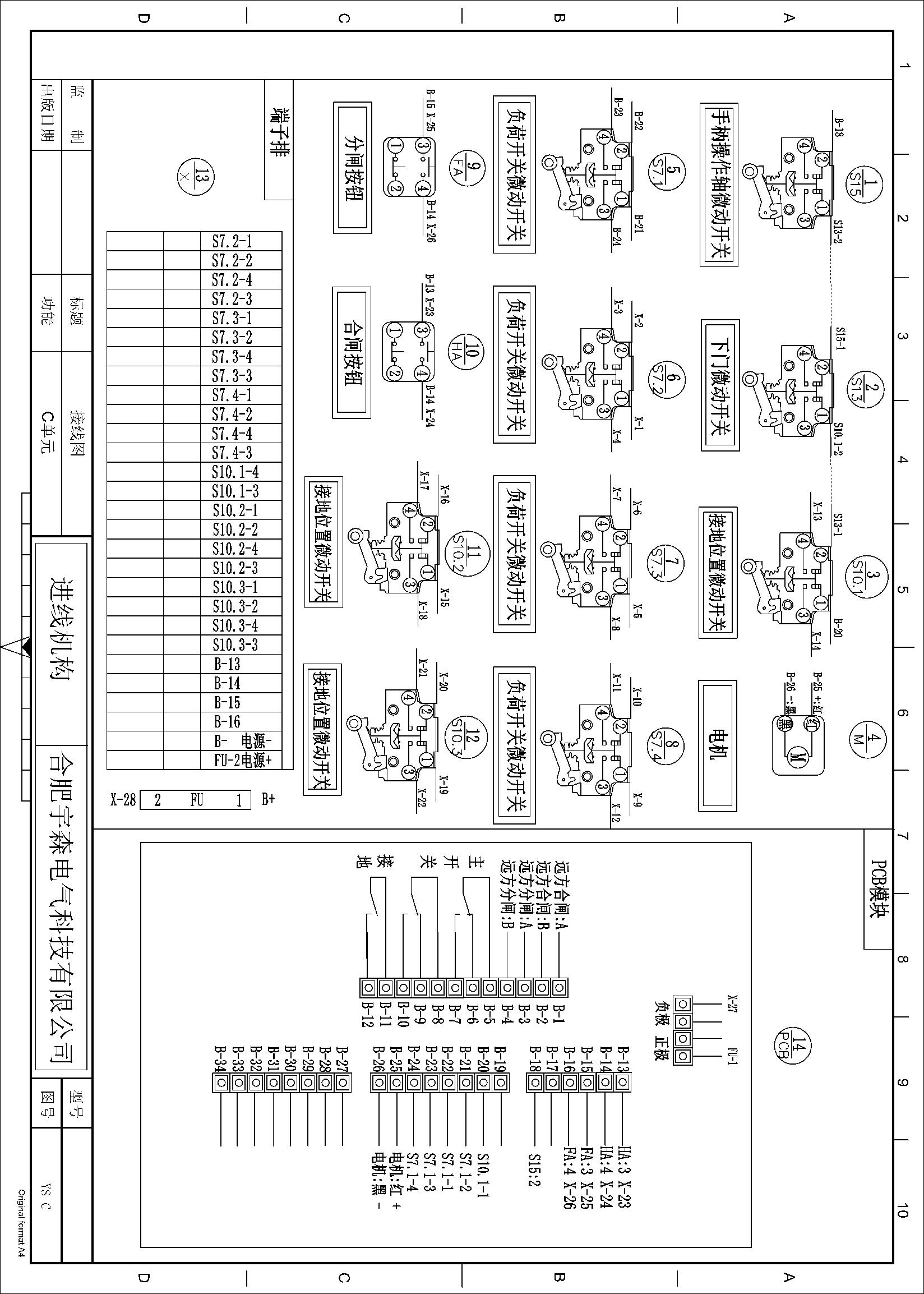

8.原理图与接线图
