F机构


12kV SF6绝缘三工位负荷开关-熔断器组合电器

用弹簧操作机构














1.概述

YSJGR-12/125-31.5型操作机构是额定电压12kV,频率50Hz SF6绝缘环网柜三工位负荷开关-熔断器组合电器的配套设备(简称操作机构)。该操作机构具有体积小、性能稳定、寿命长、安装使用方便和适用性强等特点。

该操作机构符合我国国家标准GB/T16926-2009《高压交流负荷开关-熔断器组合电器》的相关要求。

2. 引用标准

GB/T1985-2014  《高压交流隔离开关和接地开关》

GB/T3804-2017  《3.6kV~40.5kV高压交流负荷开关》

GB/T3906-2020  《3.6~40.5kV交流金属封闭开关设备和控制设备》

GB/T16927-2011 《高电压试验技术 第1部分:一般定义及试验要求》

DL/T404-2018   《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

DL/T791-2001    《户内交流充气式开关柜选用导则》

国网、南网的订货规范

 3. 操作机构型号的组成及含义



4.使用环境条件

      a. 周围空气温度不超过40℃,且在24h内测得的平均值不超过35℃。最低周围空气温度-15℃。

b.  海拔不超过1000m。

       c. 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。

d. 湿度

日平均值不大于95%;月平均值不大于90%。

          水蒸气压:日平均值不大于2.2kPa;月平均值不大于1.8kPa。

e.  地震:地震烈度不超过8度。

注: 超出以上正常的使用环境条件的要求,由用户和本公司协商。

5 额定参数和联锁功能

5.1 操作机构配三工位负荷开关-熔断器组合电器的技术参数及特性参数见表1

表1

序号







1

电机功率

W

<100

2

电机额定电压

V

DC24DC48DC110

3

电机操作时间

s

12

4

平均合闸分闸速度

m/s

3

5

接地平均合闸速度

m/s

3

6

合闸分闸不同期性

ms

3

7

接地不同期性

ms

3

8

人力操作力

N

250

9

撞击脱扣器的能量

J

1~2

10

机械寿命

合、分闸

5000

接地

3000

11

主轴输出角度

合、分闸



90°

接地

90°



5.2.具有可靠的机械联锁以防止误操作。

a)只有下门关闭、三工位负荷开关在“分闸”位置、熔断器熔断指示复位,才能操作到“合闸”位置。

b)只有当三工位负荷开关处于“分闸”位置,才能操作到“接地”位置。

6.外形尺寸(单位:mm)

6.1机构:门锁横拨独立结构







6.2机构:门锁提拉互联结构







7.主结构及零件名称

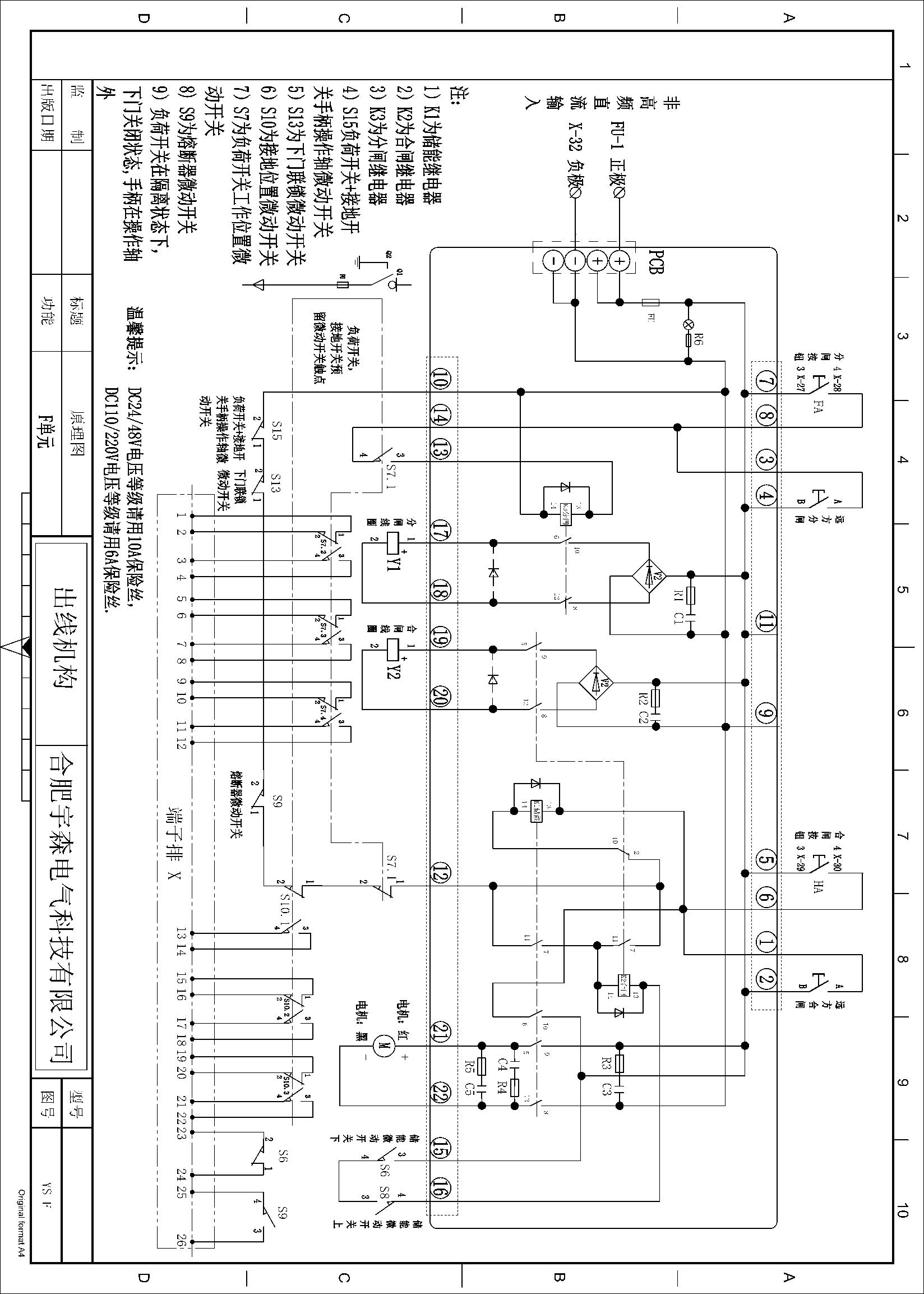

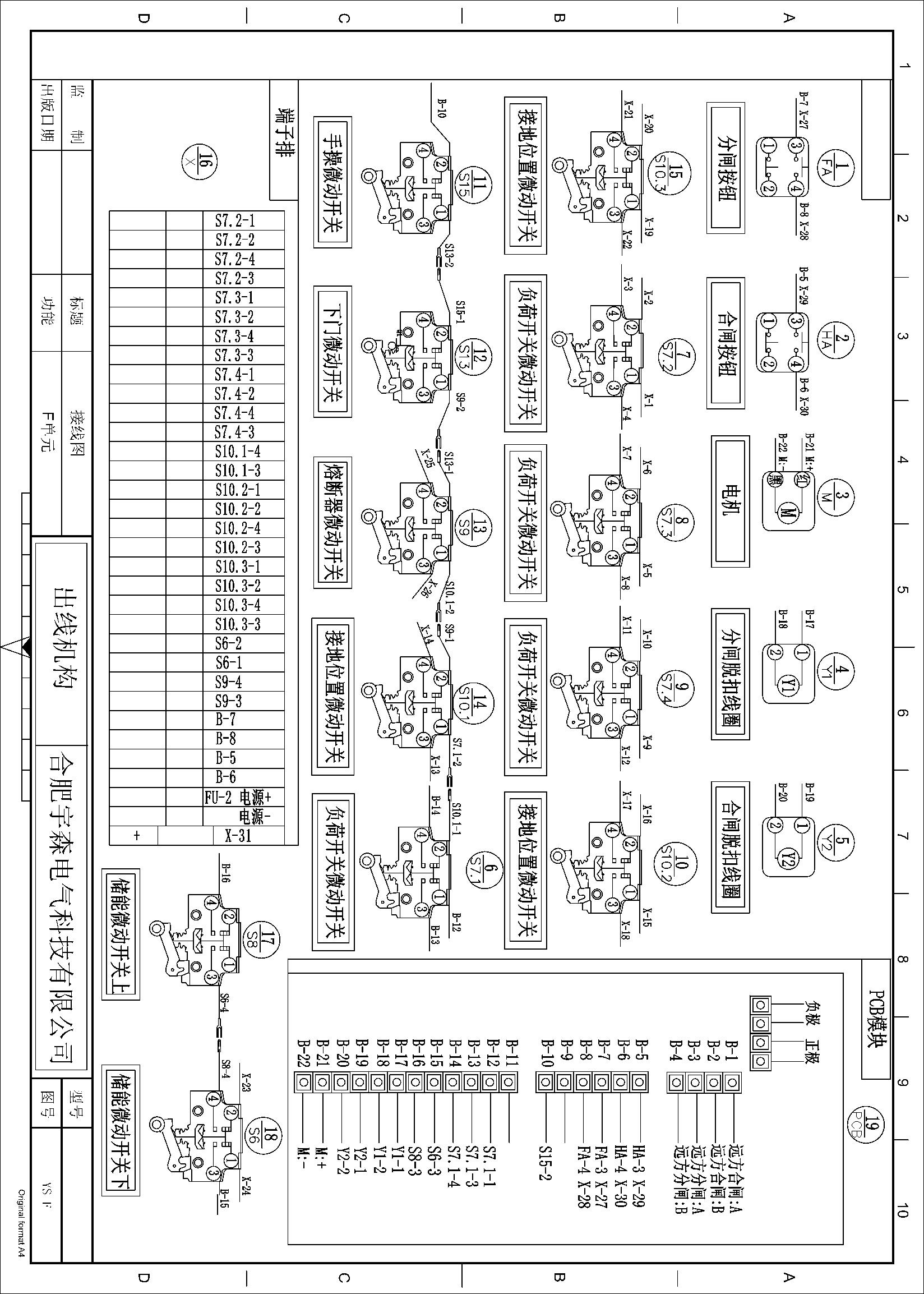

8 原理图与接线图
